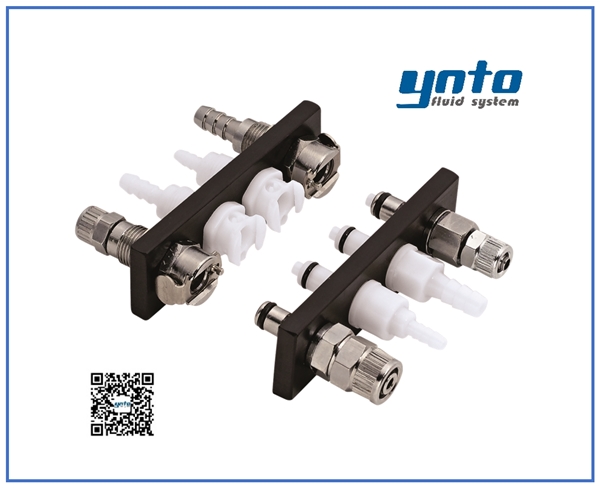

Multi–Mount 多管道面板系列接头，CPC塑料快速接头 Multi-Mount Series
Multi–Mount 多管道面板系列接头，CPC塑料快速接头 Multi-Mount Series
Multi-Mount 系列
Multi–Mount 多管道面板系列接头提供了一种使用方便的快速接头，一次可连接三至五条管线。Multi–mount接头可提供多种材料，包括聚甲醛和镀铬黄铜。Multi– mount为键联接方式，以防错接，可配置成带阀门或不带阀门，最大程度地提高设计灵活性。
Features and Benefits
| 特点 | 优点 |
| 三到五条线连接 | 操作高速、高效 |
| 单独流道 |
一个接头内并存压力和/或真空部分 |
|
插嘴与接头母座联接方式为键联接
|
可保证线路方位正确 |
|
聚甲醛或镀铬黄铜 |
最大设计灵活性 |
Specifications
规格
压力：
最小：真空
最大：黄铜＝500 psi/工作管道数量
或聚甲醛＝240 psi/工作管道数量
温度：
-40°F至180°F (-40°C至82°C)
材料：
主要元件：聚甲醛或镀铬黄铜
指锁：不锈钢
安装板：黑色阳极氧化铝
阀：聚甲醛
阀簧：316不锈钢
外簧和插销：不锈钢
O型圈：丁腈橡胶
管道尺寸：
1/8" 至3/8" ID, 3.2mm至9.5mm ID
压力：
最小：真空
最大：黄铜＝500 psi/工作管道数量
或聚甲醛＝240 psi/工作管道数量
温度：
-40°F至180°F (-40°C至82°C)
材料：
主要元件：聚甲醛或镀铬黄铜
指锁：不锈钢
安装板：黑色阳极氧化铝
阀：聚甲醛
阀簧：316不锈钢
外簧和插销：不锈钢
O型圈：丁腈橡胶
管道尺寸：
1/8" 至3/8" ID, 3.2mm至9.5mm ID
Cv Value
|
Cv ~ 1.4 per line (20.17) 最大 |
|
Cv ~ 0.82 (11.82) 最大 |
|
Cv ~ 0.51 (7.35) 最大 |
|
Legend |
|
