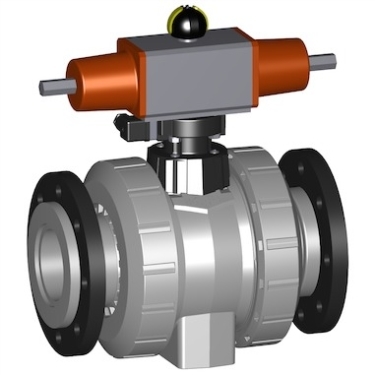

+GF+230型 气动球阀 PVC-C FC 带PP-st背衬法兰端 +GF+气动塑料球阀
+GF+230型 气动球阀 PVC-C FC 带PP-st背衬法兰端 +GF+气动塑料球阀
230、231、232、233、234和235型是由546型 (d16DN10 到 d63DN50)和气动执行器PA11 (DN10-DN25)、PA21 (DN32-DN50)、PA35 (DN65)、PA40 (DN80/DN100) 或 PA45 (DN100)组合而成。 230-235型模块化设计可以满足特殊应用的需求。
型号：:
- 控制时间：90°<) 1-2s
- 装配气动执行器: PA11 (DN10/15-25), PA21 (DN32-50), PA30 (DN65), PA40 (DN80), PA40 (DN100)
- 安装简单，易拆卸
- 内置不锈钢固定螺孔
- 总长度符合EN558标准
- 连接尺寸: ISO 7005, EN 1092, BS 4504, DIN 2501
- 阀门个别配置（参见表格）
|
全部 |
|
d (mm) |
|
DN (mm) |
|
PN (bar) |
|
kv-value (Δp=1 bar) (l⁄min) |
|
EPDM code |
|
补充尺寸 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 65 | 10 | 5000 | 199234609 |
|
|||||||
| 90 | 80 | 10 | 7000 | 199234610 |
|
|||||||
| 110 | 100 | 10 | 11000 | 199234611 |
|
|
全部 |
|
d (mm) |
|
DN (mm) |
|
PN (bar) |
|
kv-value (Δp=1 bar) (l⁄min) |
|
FPM code |
|
补充尺寸 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 65 | 10 | 5000 | 199234619 |
|
|||||||
| 90 | 80 | 10 | 7000 | 199234620 |
|
|||||||
| 110 | 100 | 10 | 11000 | 199234621 |
|
- 231型：546型 PP (标准型)
- 230型：546型 PVC-U、PVC-C和ABS (ISO)
- 235型：546型 PVC-U, PVC-C (JIS)
- 234型：546型 PVC-U, PVC-C 和 ABS (BS)
- 233型：546型 PVC-U, PVC-C 和 ABS (ASTM/ANSI)
- 232型：546型 PVDF (标准型)
应用领域:
- 化工行业
- 食品和饮料
- 生命科学
- 测量与控制
- 水处理
- 微电子
- 船舶
游泳池:
- 带手柄自动阀门位置反馈
- 超过25,000次动作次数，寿命长
- 纳母标准气路连接装置
- 可选手柄
- 紧凑设计和模块化组装
- 对于FC/FO可选行程限位
