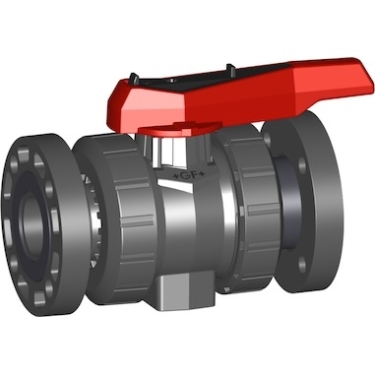

546型球阀，PVC-U 带底部固定螺帽 日标PVC-U手动球阀
546型球阀，PVC-U 带底部固定螺帽 日标PVC-U手动球阀
546 球阀是GF管路系统研发的另一款创新产品；它集广泛的经验和最新技术于一身。 产品拥有众多特点，除模块化之外，还具有品质优秀、灵活性好、可靠性高等特点。 546 型球阀为 346 型球阀的替代型号，是 GF管路系统在塑料管路知识领域40 年经验的研发结晶。 546 型球阀是一个模块化系统，该系统可以满足您对于操作可靠性、环保及成本效益方面的要求。
型号：:
- 安装简单，易拆卸
- PTFE球密封
- 内置不锈钢固定螺孔
- Z尺寸，阀端和阀门螺帽与346型各尺寸(DN10/15-50)以及370型(DN65-100)<b>不兼容</b>
- 总长度符合EN558标准
- 连接尺寸：ISO7005 PN10，EN1092 PN10，DIN2501 PN10
- 阀门个别配置（参见表格）
- 多功能模块，带限位开关
- GF自动或电动执行器
|
全部 |
|
d (mm) |
|
DN (mm) |
|
PN (bar) |
|
kv-value (Δp=1 bar) (l⁄min) |
|
EPDM code |
|
补充尺寸 |
|
CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 65 | 10 | 5000 | 161546108 |
|
|
||||||||
| 90 | 80 | 10 | 7000 | 161546109 |
|
|
||||||||
| 110 | 100 | 10 | 11000 | 161546110 |
|
|
|
全部 |
|
d (mm) |
|
DN (mm) |
|
PN (bar) |
|
kv-value (Δp=1 bar) (l⁄min) |
|
FPM code |
|
补充尺寸 |
|
CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 65 | 10 | 5000 | 161546118 |
|
|
||||||||
| 90 | 80 | 10 | 7000 | 161546119 |
|
|
||||||||
| 110 | 100 | 10 | 11000 | 161546120 |
|
|
