气动三片式螺纹球阀
气动三片式螺纹球阀

气动三片式螺纹球阀

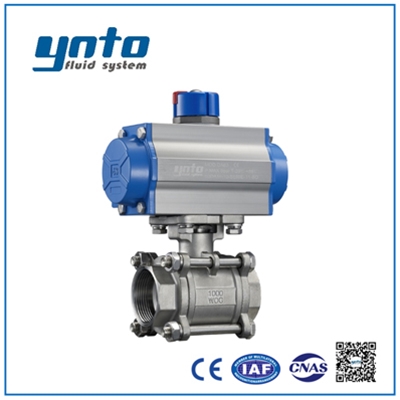

Q611F 气动三片式螺纹球阀


一、气动三片式球阀--概述



Q611F气动三片式球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。



二、气动三片式球阀--主要零部件材料



公称通径 DN(mm) 6-100
公称压力 PN(MPa) 1.6
公称压力 PS(MPa) 强度试验 2.4
密封试验 1.8
材料 \ 材料代号 C P R
主要零件 阀体 WCB CF8 304 CF8M 316
球体 WCB CF8 304 CF8M 316i
阀杆 2Cr13 0Cr18Ni9Ti 0Cr17NiMo2
密封圈 增强聚四氟乙烯 对位聚苯
填料 聚四氟乙烯 柔性石墨
适用工况 适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -28 ℃ -300 ℃
气动装置 型号 AT系列
气源压力 0.4-0.7MPa
执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
GBT/12238 Gb12221 / GB/T13927 GB13927



三、气动三片式球阀--安装尺寸表



口径
(mm)
尺 寸(mm) 气动装置型号(仅供参考)
三段式 对焊式 承插爆式
G L D L d D L d D1 A
6 1/4 65 11.6 65 11.6 18 65 11.6 14.1~14.3 9.5 AT52
10 3/8 65 12.7 65 12.7 18 65 12.7 17.55~17.8 9.5 AT52
15 1/2 67 15 67 15.8 24 67 15 21.7~21.95 9.5 AT52
20 3/4 82 20 82 20 28 82 20 27.05~27.3 11.1 AT63
25 1 91 25 91 25 34 91 25 33.8~34.05 12.7 AT63
32 11/4 108 32 108 32 41 108 32 42.55~42.8 14.3 AT83
40 11/2 129 38 129 38 49 129 38 48.65~48.9 15.89 AT83
50 2 148 50 148 50 62 148 50 61.1~61.35 17.4 AT83
65 2 186 64 193 64 78 / / / / AT110
80 3 206 78 222 78 94 / / / / AT110
100 4 240 98 273 98 124 / / / / AT127
