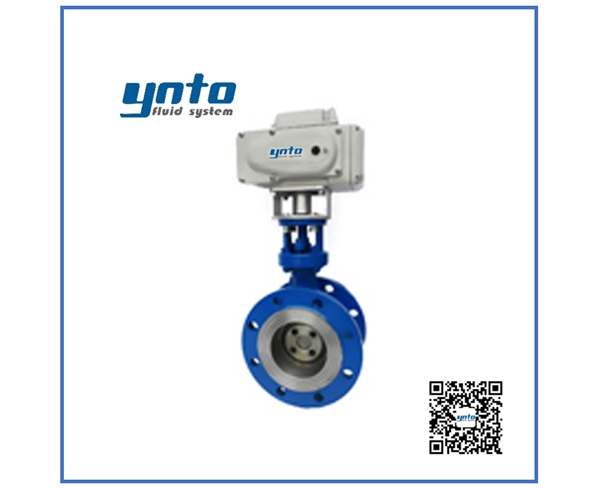

电动硬密封蝶阀(法兰式)D673H/W-10/16/25
电动硬密封蝶阀(法兰式)D673H/W-10/16/25

电动硬密封蝶阀(法兰式)D673H/W-10/16/25


电动硬密封蝶阀(法兰式)D673H/W-10/16/25



H H0 L L1 PN1.0MPa PN1.6MPa
D1 D Z-Φd D1 D Z-Φd
DN50 75 344 108 161 125 165 4-Φ18 125 165 4-Φ18
DN65 93 344 112 161 145 185 4-Φ18 145 185 4-Φ18
DN80 98 374 114 161 160 200 8-Φ18 160 200 8-Φ18
DN100 130 386 127 188 180 220 8-Φ18 180 220 8-Φ18
DN125 165 396 140 188 210 250 8-Φ18 210 250 8-Φ18
DN150 175 436 140 188 240 285 8-Φ22 240 285 8-Φ22
DN200 220 487 152 268 295 340 8-Φ22 295 340 12-Φ22
DN250 250 517 165 268 350 395 12-Φ22 355 405 12-Φ26
DN300 300 567 178 268 400 445 12-Φ22 410 460 12-Φ26
DN350 330 607 190 268 460 505 16-Φ22 470 520 16-Φ26
DN400 360 635 216 268 515 565 16-Φ26 525 580 16-Φ30
DN450 380 714 222 268 565 615 20-Φ26 585 640 20-Φ30
DN500 410 729 229 268 620 670 20-Φ26 650 715 20-Φ33
DN600 460 942 267 368 725 780 20-Φ30 770 840 20-Φ36
名称Name 材料Materials
阀体Body 铸钢、304不锈钢、316不锈钢、316L不锈钢Carbon Steel,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L
阀板Disc 铸钢、304不锈钢、316不锈钢、316L不锈钢Carbon Steel,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L
阀座Seat 硬密封hard sealing
阀轴Stem 铸钢、304不锈钢、316不锈钢、316L不锈钢Carbon Steel,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L
产品型号Products Model D673H/W-10/16/25
公称通径(mm)Normal Diameter DN50-DN600
公称压力(Mpa)Normal Diameter PN1.0-2.5MPa
适用介质Applicable medium 水、海水、污水、油、空气、食品、弱酸碱等Water,Sea Water,Sewage,Oil,Air,Food,Weak acid and soda etc.
适用温度Applicable temperature -40~400℃
