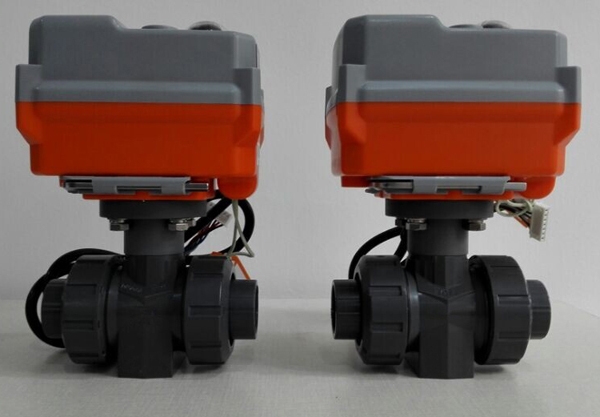

电动阀门,电动球阀 远通电动球阀
电动阀门,电动球阀 远通电动球阀

电动阀门,电动球阀 远通电动球阀

产品概述

◎ 额定电压: AC230V、AC110V、AC24V

◎ 额定扭矩: 20N.m

◎ 运行时间: 约15秒

◎ 可装配15N.m以下的阀门:直通、三通球阀,蝶阀

◎ 控制方式: B3、BD3、B3S、BD3S、B3P、B3R、B3SR(定制) ◎ 采用高性能交流同步电机 ◎ 寿命长达2万次 *1


※  在同一控制触点下不可将两台或多台执行器并联使用


技术参数

电气参数
额定电压
AC230V 50/60HZ

AC110V 50/60HZ

AC24V 50/60HZ


工作电压范围
AC190-250V

AC90-130V

AC22-28V


功耗
13.2W@运行0.0W@保持

15W@运行0.0W@保持

10.8W@运行0.0W@保持

峰值电流@额定电压
60mA@5ms

135mA@5ms

450mA@5ms


保险丝规格
1A

1A

2A

电气接口
7×0.2mm2电缆,耐压AC300V(导线长800mm)
功能参数
额定扭矩
20N.m@额定电

回转角度
90±2°

最大回转角度
360°

手动操作
※ 配套六角扳手,在断电下使用

运转时间
约15秒

运转频率
非连续运转 周期≥1min

噪声水平
最大50dB(A)

位置指示
机械指示器

工作条件
电气等级
I类(接地保护)

I类(接地保护)

III类(安全低压)

阻燃等级
1.6mmHB/UL94测试方法

防护等级
IP67 As Per En60529/GB4208-2008(所有方向)

F型 可加装除湿加热器

绝缘电阻
100MΩ/1500VDC

100MΩ/1500VDC

100MΩ/500VDC


耐压等级
1500VAC@1分钟

1500VAC@1分钟

500VAC@1分钟

阀门配套的介质温度
≤80℃ 可与执行器直联安装

※ >80℃ 需加装支架或散热装置

工作环境
※室内或室外,长期雨淋或阳光直射的环境中

需加装防护装置,以保护执行器

防爆等级
非防爆产品,安装应避免易燃易爆环境

环境温度
-20℃-60℃ (ABS) / -20℃-80℃ (压铸铝)

非工作温度
※ ≤-40℃ or ≥80℃

环境湿度
5-95%RH 相对湿度,无结露

冲击
≤300m/S2

规格尺寸/重量
振动
※10 to 55 Hz, 1.5 mm 双振幅

安装方式
360°任意角度,需预留手动操作或接线空间

维护
免维护

证书类型
CE / MA / AL

尺寸(LXWXH)
见“规格尺寸”

连接标准
ISO5211 F03、F04、F05

输出轴规格
内八方或外四方

孔深/轴长
≤17mm(内八方)/6.5mm(外四方)

重量
ABS材质0.78kg,压铸铝0.98kg
